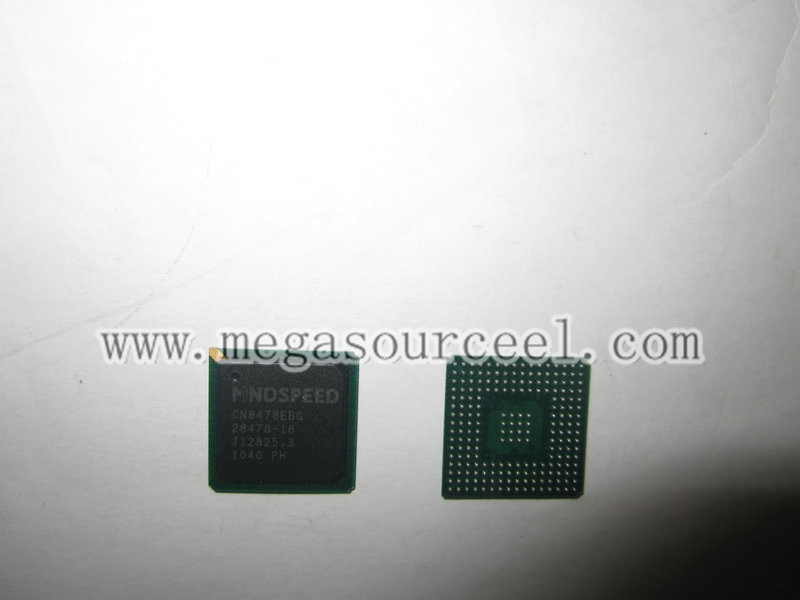

プログラム可能な IC の破片

速い細部:

多重チャンネルの同期通信制御装置（MUSYCC）

記述:

CN8478、CN8474A、CN8472A および CN8471A は進められた多重チャンネルの同期通信制御装置（MUSYCCs）そのフォーマットで、単一 CMOS の集積回路の 256 （CN8478）、128 まで（CN8474A）、64 （CN8472A）、または 32 の（CN8471A） HDLC チャネルを deformat。 MUSYCC は開放系システム相互接続の (OSI) の議定書の参照モデルの層 2 で作動します。 MUSYCC はフレーム リレーのようなインターネットワーキングの適用のための HDLC チャネルを、ISDN D チャネル シグナリング処理するために広範囲の、高密度解決、X.25、信号方式 7 （SS7）、DXI、ISUP および LAN/WAN データ輸送提供します。 最低のホストの監督の下で、MUSYCC は HDLC チャネルのダイレクト・メモリ・アクセス (DMA) の実行によってホストの記憶のチャネルのデータ バッファのリンクされたリストを管理します。

MUSYCC は 66 までの MHz のレートでシステム メモリに T1/E1 のような 8 つの独立したシリアル データの流れと、信号を送り、次に移します周辺コンポーネント インターフェイス (PCI) 普及した 32ビット バスを渡るデータにインターフェイスします。 各々のシリアル・インタフェースは 8.192 まで MHz で作動させることができます。 論理チャネルは DS0 タイム・スロットのあらゆる組合せとして ISDN の hyperchannels を（Nx64 キロビット/秒）支えるためにまたは subchanneling 適用（Nx8 キロビット/秒）のための DS0 のビットのいくつもとして地図を描くことができます。

MUSYCC はまたローカル マイクロプロセッサかペリフェラルに PCI バスを繋ぐための 32ビット拡張の港を含んでいます。 JTAG の港は境界スキャン テストがベッドの釘板テストを取り替えることを可能にします。

Linux、VxWorks® および pSOS™のオペレーティング システムのためのデバイス・ドライバはコネクサントからの非料金の特許権実施契約の下で利用できます。 デバイス・ドライバは C のソース コードおよび支援ソフトウェア文書を含んでいます。

適用:

• 256-、128-、64-、または 32 チャネル HDLC のコントローラー

• OSI 階層 2 の議定書サポート

• 一般目的 HDLC （ISO 3309）

– X.25 （LAPB）

–フレーム リレー（LAPF/ANSI T1.618）

– ISDN D チャネル（LAPD/Q.921）

– SS7 サポート

• 支える 8、4、2、か 1 独立したシリアル・インタフェース

– T1/E1 データ・ストリーム

– Mbps 8.192 台の TDM バスへの DC

• 構成可能の論理チャネル

–標準的な DS0 （56、64 キロビット/秒）

– Hyperchannel （Nx64）

–サブチャネル（Nx8）

• 每チャネルの議定書のモード切り替え

– 16 ビット FCS モード

– 32ビット FCS モード

– SS7 モード（16 ビット FCS）

–透過モード（不定様式データ）

• 每チャネル DMA の緩衝域管理

–リンクされたリストのデータ構造

–可変的なサイズの送信/受信先入れ先出し法

• 每チャネルのメッセージの長さの点検

–長さの点検を選ばないで下さい

–メッセージの長さを比較するために 2 つの 12 ビット記録から選んで下さい

–最大長 16,384 バイト

• 直接 PCI のバス・インターフェース

– 32ビット、66 または 33 の MHz 操作

–バス マスターおよび奴隷操作

– PCI 版 2.1

• ローカル拡張バス インターフェイス（EBUS）

– 32ビット多重型にされた住所/データ・バス

–破烈のアクセス 64 バイトまで

• 低い電力、3.3/2.5 ボルト CMOS 操作

• JTAG の境界スキャン アクセス ポート

• 208 ピン PQFP/surface 台紙のパッケージ

• BGA
