単一の味方された適用範囲が広いプリント回路設計アクリルの接着剤が付いている 0.5 OZ の銅

中国 単一の味方された適用範囲が広いプリント回路設計アクリルの接着剤が付いている 0.5 OZ の銅 サプライヤー

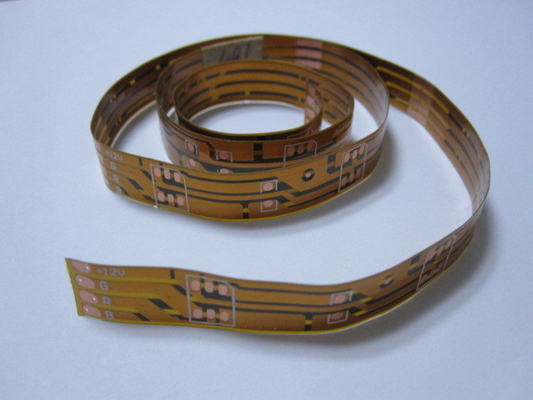

大画像 :  単一の味方された適用範囲が広いプリント回路設計アクリルの接着剤が付いている 0.5 OZ の銅

商品の詳細:

起源の場所: 中国
ブランド名: HD-PCB
証明: UL,ISO9001,TS16949.
モデル番号: 適用範囲が広い印刷された回路3

お支払配送条件:

最小注文数量: ないMOQなし
価格: Negotiation
パッケージの詳細: 帯電防止袋で詰められる
Contact Now
詳細製品概要





単一の味方された適用範囲が広いプリント回路設計アクリルの接着剤が付いている 0.5 OZ の銅




速い細部


PCB のタイプ:

適用範囲が広いプリント回路

層:

 2 つの層

分。線幅/スペース:

3mil/3mil

Min.直径によって:

0.3mm

終わりの厚さ:

0.1mm

表面の終わり:

ENIG

サイズ:

60*100MM

材料:

PI

色:

適用:

移動式



記述


シンセン Hengda の電子工学は顧客のための精密適用範囲が広いプリント回路 (FPC) の世界的に一流の製造業者です。 私達は FPC の大量生産に速回転 FPC プロトタイプを専門にしましたり、私達の顧客に良質および費用効果が大きい回転キーの解決を提供します。

単一の味方された適用範囲が広いプリント回路設計アクリルの接着剤が付いている 0.5 OZ の銅



このテーブルは私達が毎日の利用できる持つかもしれない物質的な厚さおよび標準的な屈曲回路材料をリストしたものです。 あなたが要求する厚さか材料がリストされていなければ、相談すれば私達に。 私達にあなたの必須のために利用できる各材料の完全な指定があります。

FPC 材料


物質的な機能

物質的なタイプ

選択

適用範囲が広い絶縁体

ポリイミド (PI)

5 ミルへの 1/2 ミル

コンダクター

銅
 アニールされて *Rolled (RA) *Electrodeposited (ED)

10 の oz (0.356mm)への 1/4 の oz (0.009mm)

堅い基質(堅屈曲)

FR-4

125 ミルへの 3 ミル

接着剤

アクリルの接着剤

3 ミルへの 1/2 ミル

利用できるまた Adhesiveless の文書

補強剤

FR-4 ポリイミド (PI)ポリエステル(ペット) Adhesivetape の鋼鉄/アルミニウム/銅

3mil への 125 ミル 1/2 ミルへの 5mil 15mil 6 ミルへの 1 ミル

はんだのマスク

ポリイミド (PI) Photoimageable Coverlay 液体の Photoimageable Covercoat

5 ミルへの 1/2 ミル普通 1 ミルから 2.5 ミルの液体表面の台紙および密な適用のために

表面の終わりの選択

液浸の錫

電気分解のニッケルの液浸の金の電気分解の堅いニッケルの /Gold の電気分解の柔らかいニッケル/金

液浸の銀

OSP

OSP

保護

 固体銅によって陰影を付けられる銅の伝導性の銀製アルミニウム

および/または静電気限られた電磁石に要求される




FPC の標準の構造

単一の味方された適用範囲が広いプリント回路設計アクリルの接着剤が付いている 0.5 OZ の銅


技術的な機能


層(最高)

8 つまでの層

板サイズ(最高)

500*1000mm

外の許容

a+/-0.2mm 手のトリム
b+/-0.25mm の鋼鉄規則のダイス
c+/-0.07mm の穿孔器およびダイス
d+/-0.025 レーザーの切口

穴

直径(分)

0.1mm (終えられて)



直径の許容

Holes+/-0.05mm による Holes+/-0.08mm の b.Non めっきによる a.Plating



ドリルの位置の許容

+/-0.076mm

コンダクター

幅の許容

+/-15%

間隔をあけること(分)

2mil

間隔の許容

+/-15%

パッド

パッド(非配線)

>=0.04mm+ の穴

パッド(配線)

>=0.3mm+Hole

Coverlay

パッド(分)への Coverlay

100um

コンダクター(分)への Coverlay

100um

Coverlay の幅(分)

250um

補強剤の穴

>=0.25mm+Access の穴




FPC の適用

単一の味方された適用範囲が広いプリント回路設計アクリルの接着剤が付いている 0.5 OZ の銅



試験手順

私達は PCB 板を出荷する前に多数の品質保証のプロシージャを行います。 これらは下記のものを含んでいます:

  • 目視検差
  • 飛行調査
  • 釘のベッド
  • インピーダンス制御
  • はんだ能力検出
  • デジタル metallograghic 顕微鏡
  • AOI (自動化された光学点検)


速い回転調達期間

HDI PCB の生産のために時の向きを変えても、私達は provid 7 to10 日いいです。 多層 PCBs のために、fastestturnaround の時間は層および量の数によって決まります。

保証を整備して下さい

私達はおよび友好的出来る限り各顧客に専門的に、正直に役立つことを確かめます。   私達は喜んであなたのプロジェクトが満足な 100% でなければあなたのプロジェクトを改めます。


速い引用を今得て下さい

資材表の発送によって、組立図を含む gerber ファイルはおよび私達は時間の内のあなたに戻る引用語句があります。 シンセンの hengda によって決して隠された費用がないし、私達の価格は非常に競争および適度です。
